固態繼電器成套系列，具體型號
1.zip

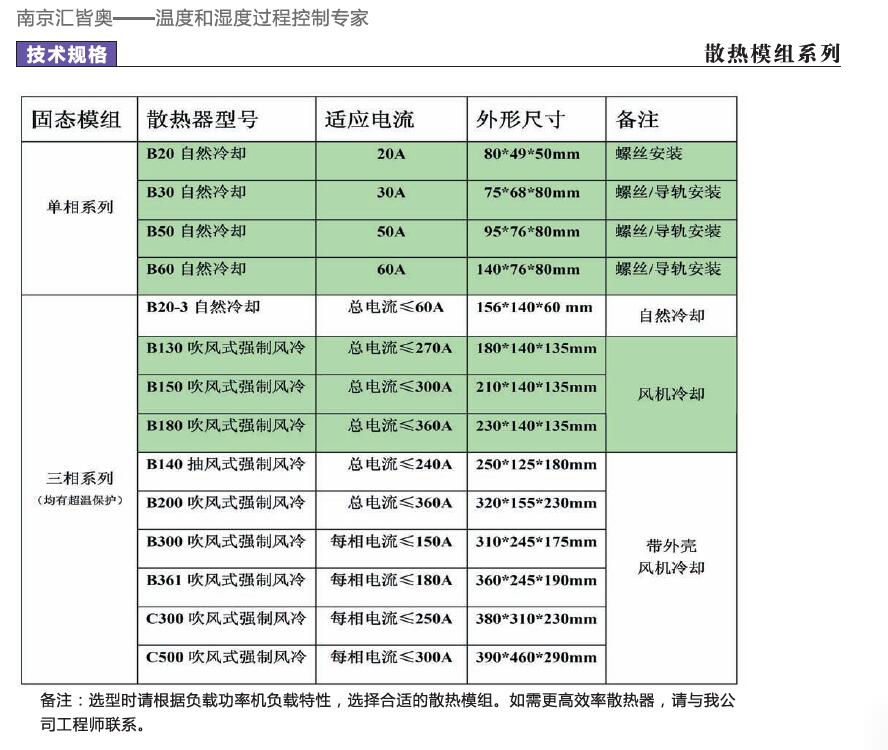

單相散熱片B20 B30 B40 B50 B60
三相不帶外殼 B130S B150S B180S
三相帶外殼 B140S B200S B300S B361S C300S
|
U系列固態繼電器選型表（歐式風格）
|
指標型號 |
Output 輸出 Tc=80℃（底板溫度） |
INPUT 輸入 |
介質耐壓 |
|
工作電流*
IT Arms |
工作電壓VAC |
1周波浪涌電流Isurge A |
輸出類型 |
漏電流 |
電壓VDC |
電流mA |
VISO VDC（一分鐘） |
|
H330 ZU |
30 |
40～440 |
300 |
反向并聯晶閘管 |
280Vac< 5mA
440Vac< 9mA
*主要為并聯RC回路的漏電流 |
4～24 |
10～30 |
輸入對輸出
>2000
輸出對底板
>2000
|
|
H350 ZU |
50 |
40～440 |
500 |
|
|
|
H375 ZU |
75 |
40～440 |
800 |
|
H3100 ZU |
100 |
40～440 |
1000 |
|
S312 ZU |
12 |
40～440 |
120 |
雙向晶閘管 |
|
S325 ZU |
25 |
40～440 |
250 |
|
S340 ZU |
40 |
40～440 |
400 |
| H350 ZU |
50 |
40～440 |
500 |
單硅反并聯 |
| H330 ZU |
30 |
40～440 |
300 |
|
|
|
|
|
|
|
|
|
|
|
|
S系列普通型 H系列增強型 |
| 工作電流 產品型號 交流工作電壓 |
工作電流 產品型號 交流工作電壓 |
|
3A S203Z L 220VAC |
75A H275Z K，F 220VAC |
|
3A S203Z C 220VAC |
75A H375Z K，F 380VAC |
|
3A S203Z W2 220VAC |
80A H380Z K，F 380VAC |
|
4A S204Z W1 220VAC |
100A H3100Z K，F 380VAC |
| 6A S206Z L2 220VAC |
120A H3120ZF 380VAC |
| 8A S208Z K 220VAC |
150A H3150ZE 380VAC |
| 10A S210Z K 220VAC |
200A H3200ZE 380VAC |
| 12A S212Z K 220VAC |
220A H3220ZE 380VAC |
| 20A S220Z K 220VAC |
250A H3250ZE 380VAC |
| 25A S225Z K F 220VAC |
300A H3300ZD 380VAC |
| 40A S240Z K F 220VAC |
340A H3340PN 380VAC |
| 3A S303Z L 380VAC |
400A K3400Z 380VAC |
| 3A S303Z C 380VAC |
500A K3500Z 380VAC |
| 3A S303Z W2 380VAC |
|
| 4A S304Z W1 380VAC |
|
| 6A S306Z L2 380VAC |
|
| 8A S308Z K 380VAC |
|
| 10A S310Z K 380VAC |
|
| 12A S312Z K 380VAC |
|
| 20A S320Z K 380VAC |
|
| 25A S325Z K F 380VAC |
|
| 40A S340Z K F 380VAC |
|
| ★ 定貨聲明：SSR 功率擴展，阻容吸收漏電會產生誤 |
★ 觸發方式P型定貨時請指明 |
| 觸發，定貨應聲明無RC吸收 |
★ 選件：恒流輸入：12mA 4-32VDC |
| ★ 請注意外型封裝K，F(xiàn)區別 |
★ 以上為硅片電力模塊工藝，工業級工作電壓50-430VAC | |
| > 希曼頓帶阻容吸收的（0.1μ180Ω）晶閘管反并聯模塊：MTX兩只單硅反并聯；MFX單硅和二極管反并聯 |
| 型號 單硅平均電流（A） 有效值電流（A） 電壓 觸發電流 外型 |
| MTX/MFX 55-12 55 110 >1200V < 50mA F |
| MTX/MFX 120-16/18 120 290 >1200V < 50mA D |
| MTX/MFX 180-16/18 180 360 >1400V < 50mA D |
| MTX/MFX 250-16/18 250 400 >1000V < 50mA |
| MTX/MFX 310-16/18 310 500 >1200V < 50mA | |
